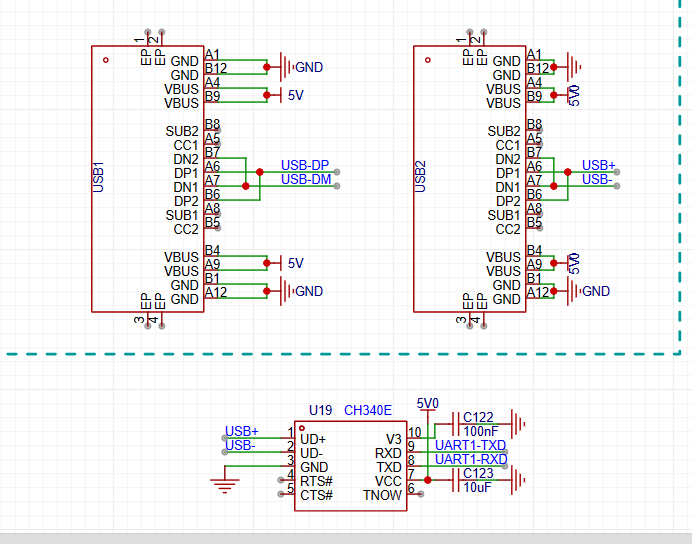

1.电源设计，供电我们采用5V供电，USB口虽然TYPE-3有很多功能脚 引，USB 就用到DN DP，他是双面所以会有两条。
USB  进来会有5V GND 5V直流电，及DN DP USB通讯线。USB属于差分信号，走线需要对称、等长。
2.T31X 是UART ,俗称串口。那么USB 需要转换，我们这里用的是CH340芯片，是将USB 差分信号，进行转换成TTL电平。

3.CH340只需接入USB DN DP,然后RX TX与芯片TX RX  收发，互换相连。CHE340E VDD 加了10UF电容对电源滤波。

4 .C122 是复位电容，电容隔直通交，只在上电瞬间通电，导通，后就断开。所以是上电复位电容。

   下期，分享，TX31 电源转换，将5V 转成1.8V 3.3V 等
