前面的课程说过，其实大部分不同型号的自助售货柜内部原理都差不多一样；这里拿格子自助售货柜进行实际的原理分析。

一、线上系统

    01、微信小程序

        小程序是整个项目生态中必不可少的一环，因为小程序讲究扫码即用，用完及走；不需要下载额外的APP；所以用户可以使用微信扫码打开小程序，进行商品的选择，支付等；售货柜小程序等完整功能生态有：商品浏览、商品选择、商品详情、订单记录、个人中心、以及支付等。

    02、WEBERP系统

        WEBERP网页系统主要进行售货柜的管理，例如：重启售货柜机器；管理售货柜灯光，主动开启某些格子，记录每日、每周、每月的销售记录，统计等功能

    03、服务端系统

        服务端程序主要为小程序和WEBERP提供后端服务，并且还需要与柜子中的控制板进行通信服务等

    04、控制板系统

        控制板系统主要进行柜子的控制，例如：当收到服务端下发的指令后，进行格子的开门等操作；其内部原理就是进行电能的通断；通过gpio和光耦隔离控制对应的锁。

二、机器分析

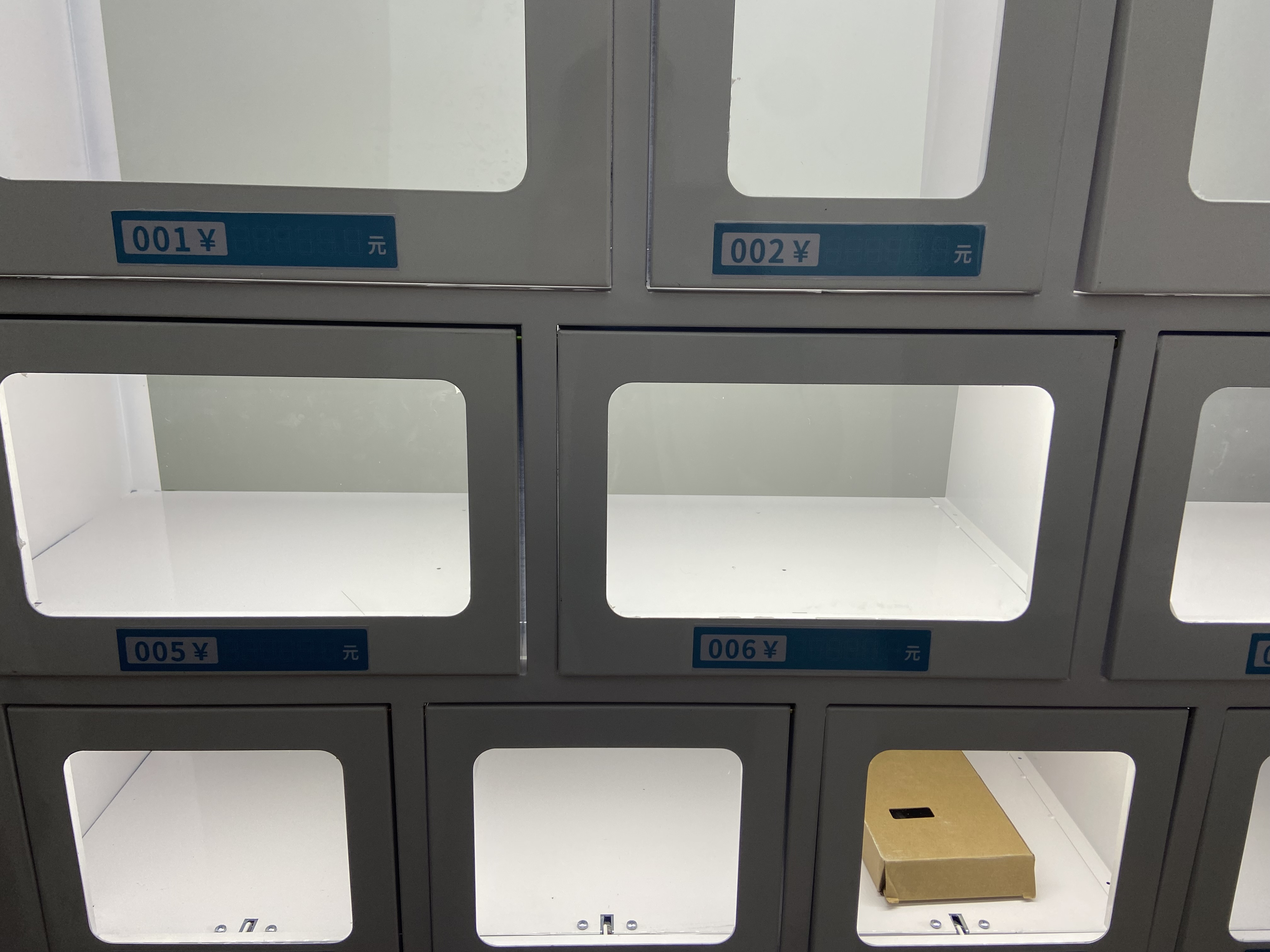

为了大家可以更好的理解，这里拿了一台的自助售货柜进行机器的拆解，并将线路、内部构造进行了拍照；具体如下图：

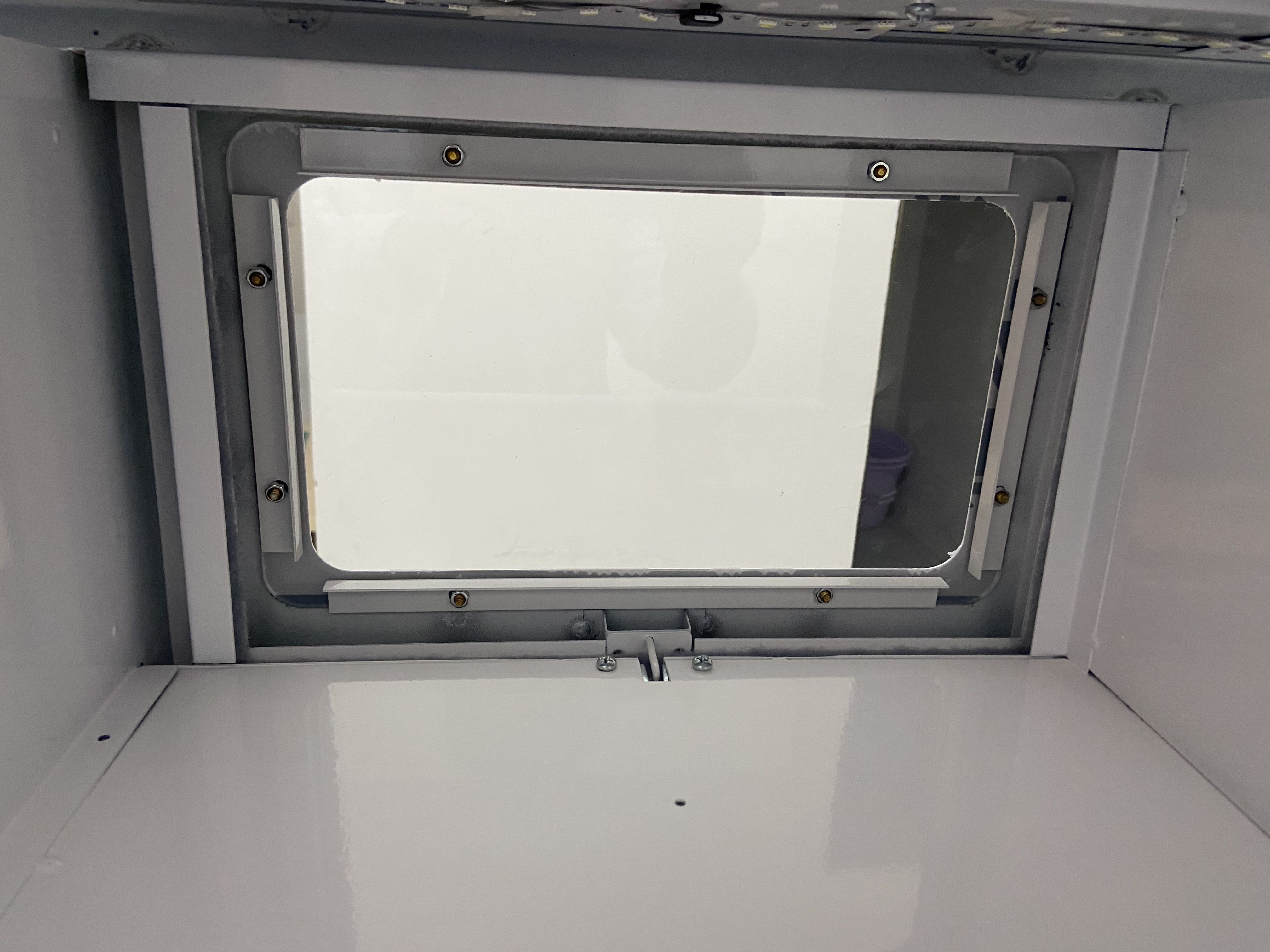

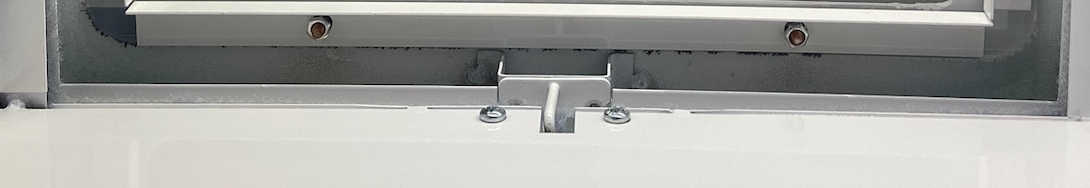

首先先说格子，机器的每一个格子都有一把锁的存在，这种锁叫做：电控锁；种类也有很多；但原理都是一样；即通电开锁。

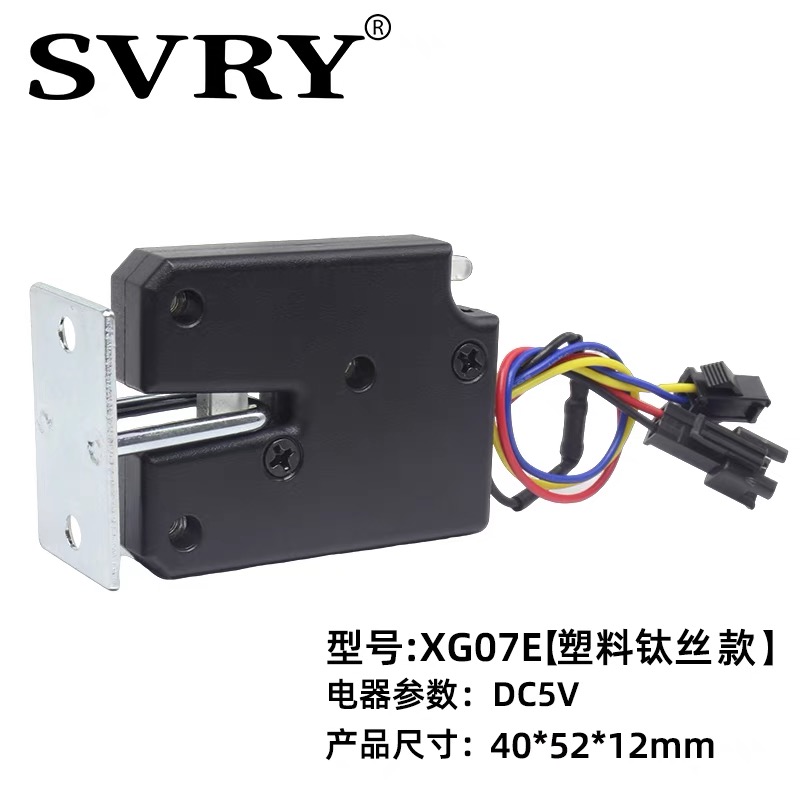

一种简单的网络参考图，并不代表机器所使用的锁：

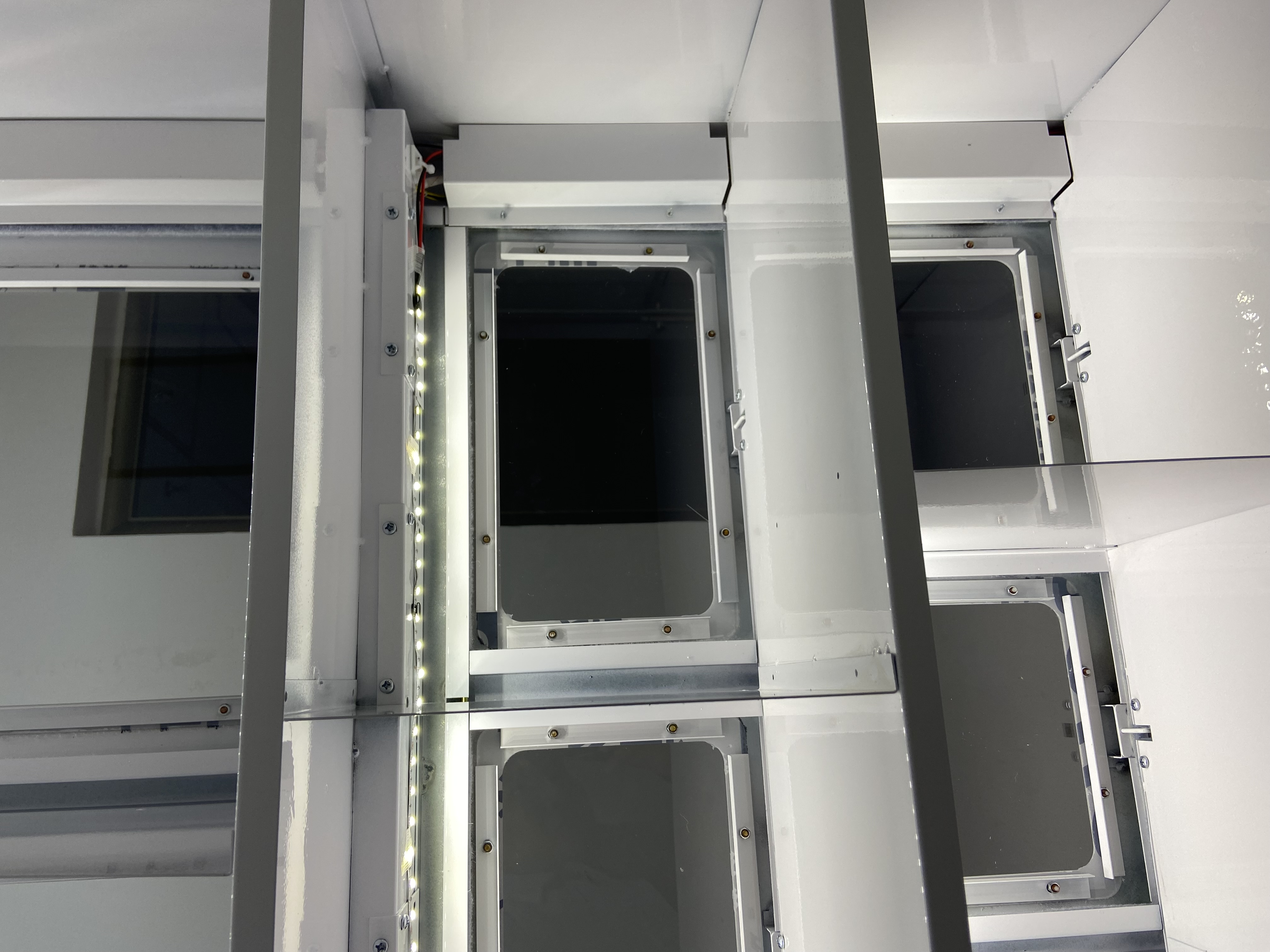

再说说灯光，在机器中，每一个行都有灯光的走线，具体参考如下：

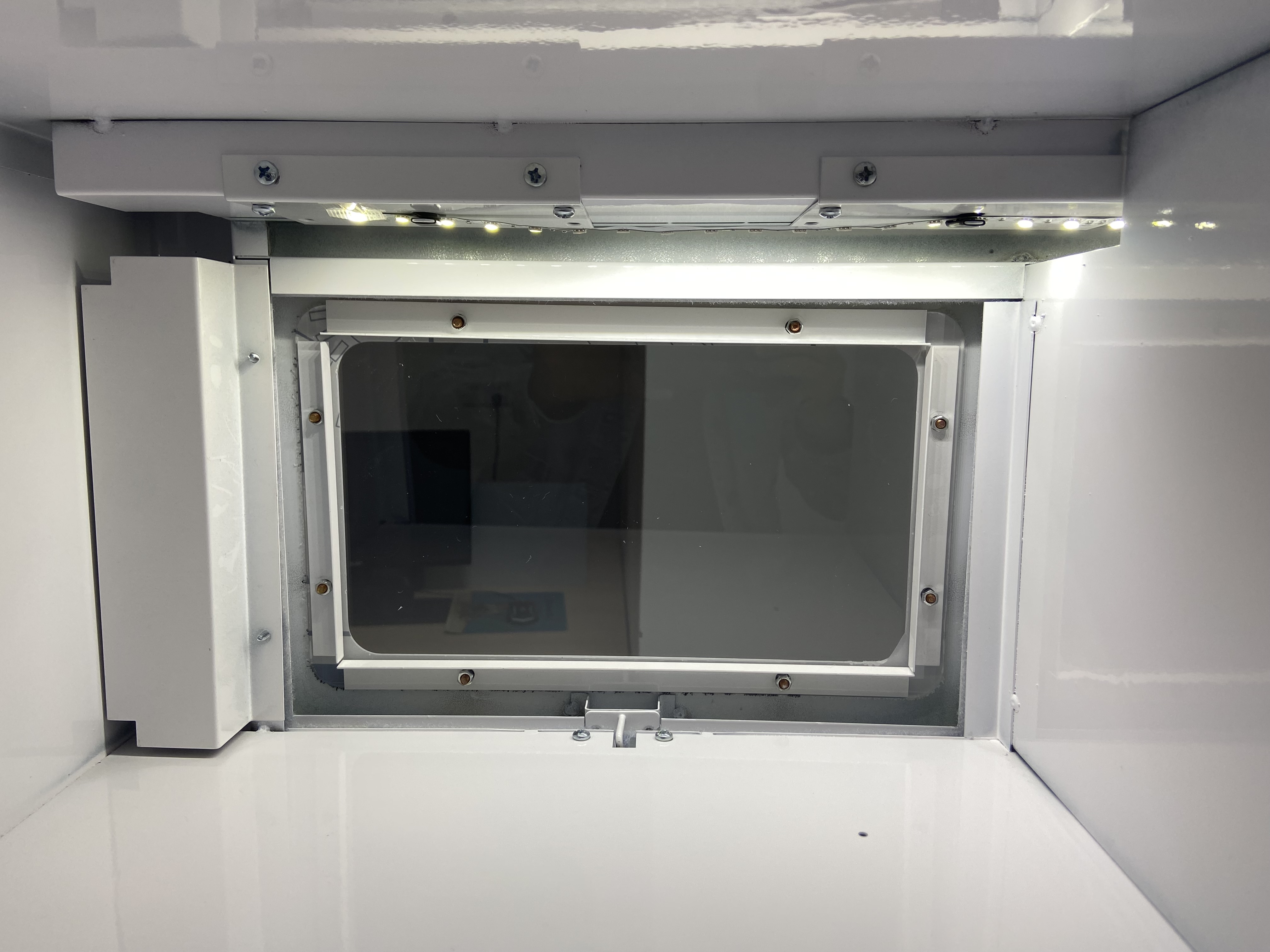

所采用的就是一条完整的灯带，然后将灯带的线走到最终的电源处。

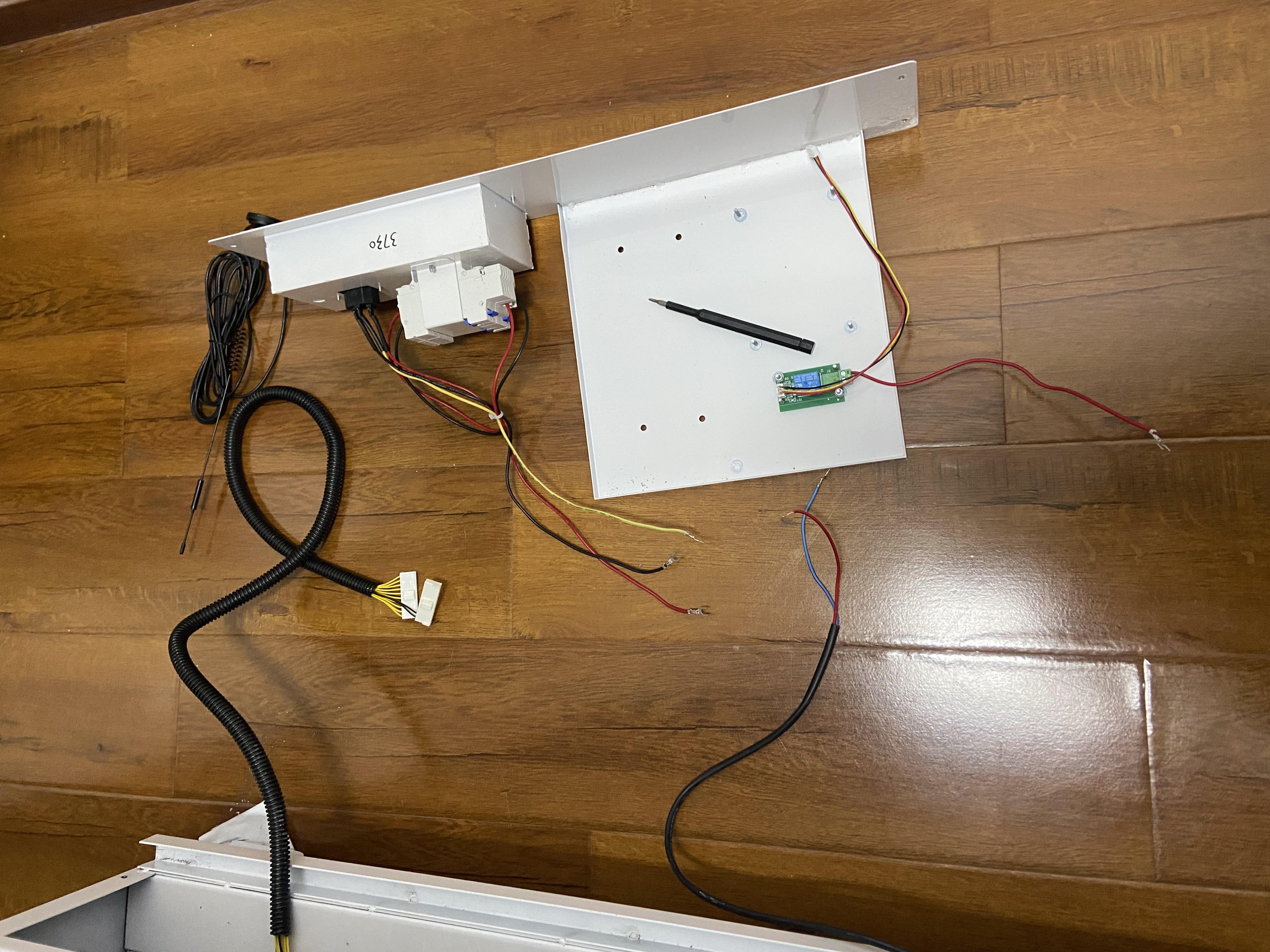

最后说说电源处的线路介绍：
